稱量柜是一種用于制藥、微生物研究和科學實驗等場所用的局部潔凈設備,它提供一種垂直單向氣流, 部分潔凈空氣在工作區循環，部分排出至附近區域，使工作區產生負壓，防止交叉污染，用于工作區的高潔凈度環境。在設備中進行粉塵、試劑稱量、分裝，可以控制粉塵、試劑外溢、上揚，防止粉塵、試劑對人體的吸入危害，還避免粉塵、試劑的交叉污染，保護外界環境及室內人員的安全。
稱量操作區域由百級垂直單向流氣流保護。按照 GMP 的要求進行設計
稱量間工作原理示意：
采用初、中、高效三級過濾，在操作區域成百級層流，大部分潔凈空氣在稱量操作區域循環，少部分潔凈空氣（10-15%）排至稱量間所處背景環境潔凈區域，從而在稱量操作區域形成負壓，防止粉塵外泄，保護人員及周邊環境安全。

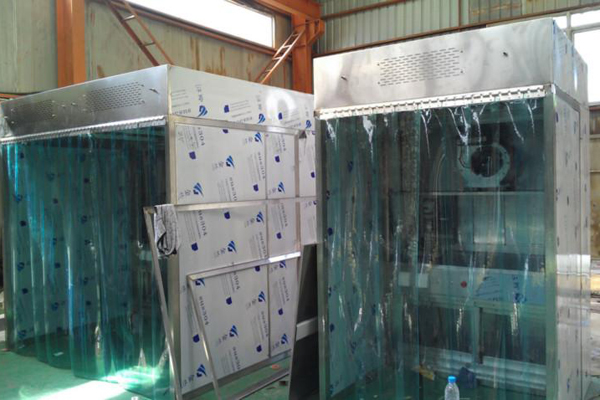

稱量間結構組成：
該設備采用模塊設計，由結構、通風、電氣、自控等專業單元組成。主要結構采用500mm厚度的SUS304不銹鋼壁板，鈑金結構部分由不同規格的不銹鋼板加工而成：通風單元由風機、初中高效、均流膜構成：電氣不封（380V/220V）分為燈具、電控箱、開關插座等：自控方面主要通過溫度、潔凈度、壓差等傳感器來感知相應參數變化進而調節維持整體設備的正常運作。
|
技術參數 |
|
外形深1500*高2400*寬2160 |
外形深1200*高2400*寬1800 |
|
內徑深1000*高2000*寬2060 |
內徑深700*高2000*寬1700 |
|
潔凈等級：ISO5（100級Class100）/ISO6(100級Class1000) ) |
潔凈等級：ISO5（100級Class100）/ISO6(100級Class1000 |
|
下降氣流平均速流；0.45±20﹪
|
下降氣流平均速流；0.45±20﹪ |
|
照度：≥300LX；噪聲：≤65dB（A）
|
照度：≥300LX； |
|
噪聲：≤65dB（A） |
振動半峰值:≤5Um 振動半峰值:≤5Um |
|
電源：AC |
三相380V/50Hz（AC380V,3￠,50Hz） |
|
電源：AC，三相380V/50Hz（AC380V,3￠,50Hz） |
熒光燈規格及數量：40W*2 熒光燈規格及數量：30W*2 |
|
總功率：2.25KW |
總功率：2.2KW |
|
每臺風機數量：1500-2000m?/h |
每臺風機數量：1000-1500m?/h |
|
控制方式：數碼觸摸變頻控制 |
控制方式：數碼觸摸變頻控制 |
|
材質：304不銹鋼 |
材質：304不銹鋼 |
|
高效：970*630*90*3臺 |
高效：670*780*90*3臺 |
|
初中效：500*500*500=4臺 |
初中效：500*500*500=3臺 |
|
均流膜：2045*1035=1套 |
均流膜：1687*735=1套 |
|
(帶壓差計，帶變頻器，DOP檢測口，帶控制器) |
